PTC-XD-PRO anti-dronesysteem
Het PTC-XD-PRO Anti-Drone-systeem is speciaal ontworpen voor permanente installatie in de open lucht, met geavanceerde UAV-detectie- en verstoringsmogelijkheden.Deze uitgebreide oplossing voert tegelijkertijd multi-doel richting vinden en positioneren, waardoor zowel de doel UAV's als hun piloten nauwkeurig kunnen worden gelokaliseerd en traject kunnen worden gevolgd.
Met behulp van geavanceerde radio-interferentie en state-of-the-art blokkeringstechnologie, het systeem effectief snijdt UAV video transmissie, afstandsbediening, en navigatie links,het verplichten van ongeautoriseerde drones om onmiddellijk terug te keren naar hun oorsprong of landWanneer het is geïntegreerd met optionele verstoringsapparatuur, biedt het volledige luchtruimtebescherming op lage hoogte met verbeterde monitoringmogelijkheden voor beveiligde gebieden.
Toepassingen
Ideaal voor veiligheid op lage hoogte in verschillende scenario's, waaronder grootschalige beveiliging, openbare beveiligingspatrouilles, grensverdediging, VIP-beveiligingsgegevens, militaire zones,energie- en petrochemische installatiesHet systeem werkt offline als een zelfstandige eenheid, biedt flexibele inzetopties en biedt snelle responsmogelijkheden om aan verschillende operationele vereisten te voldoen.
Specificaties van het detectiesysteem
Passieve detectiemodule
| Parameter | Specificatie |
|---|
| Model | PTC-UAV-D2C |
| Frequentiebereik | 100 MHz - 6 GHz |
| Detectiebereik | 1-5 km |
| Gevoeligheid voor detectie | ≥ -95 dBm (25 kHz) |
| De richting vinden van nauwkeurigheid | Beweging ≤ 10°, zweven ≤ 3° |
| Directie Directiviteit | 360° in alle richtingen |
| Ondersteunde modulatie | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Simultane opsporing | ≥10 Drones |
| Hoofdfrequenties | 433 MHz (Custom), 910 MHz, 1.2 GHz (Custom), 1.4 GHz, 2.4 GHz, 5.2 GHz, 5.8 GHz |
| Detectiehoogte | 0-1000 m |
| Directionele precisie | ≤ 1,0° (RMS) |
| Energieverbruik | 15W |
| Positioneringsnauwkeurigheid | Drones ≤ 10 m, piloten ≤ 10 m |
| Detectietijd | ≤ 3 s |
| Tijd om te verfrissen | ≤ 3 s |
| Succespercentage bij opsporing | ≥97% |
| Werktemperatuur | -40°C tot +70°C |
| Stroomvoorziening | AC 110V-240V |
| Afmetingen | Φ600 mm * H420 mm (±2 mm) |
| Gewicht | 30 kg |
Compatibele drones
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, Wi-Fi drones en DIY drones (analoge beeldtransmissie)
Detectiemogelijkheden
- Drone detectie en identificatie:Detecteert en identificeert merk, model, frequentie en technische specificaties van drones
- Positionering van de drone:Plaats DJI-serie drones met real-time positiegegevens, waaronder lengtegraad, breedtegraad, azimuth, afstand, snelheid en hoogte
- Pilootpositie:Het traceert de locatie van de piloot van DJI-drones (Air, Mini, FPV, Avata-modellen) met realtime positiegegevens
- UAV-richtingsbepaling:Ondersteunt gelijktijdig richtingsonderzoek voor ≥3 doelen met realtime azimuthweergave op elektronische kaarten
- RID-functie:Ontvangt en decodeert Remote ID-informatie voor drones met RID-omroepmogelijkheid
- Spectrumscanning:100 MHz-6 GHz spectrumanalyse met spectrumgrafiek en waterval display
- Unieke identificatie:Herkent unieke serienummers voor DJI-drones
- Geïntegreerde tegenmaatregelen:Automatisch blokkeren na identificatie van drones
- Multi-doel tracking:Gelijktijdige positionering en opsporing van meerdere drones met weergave van het vliegpad
- API-integratie:Standaardinterface voor de integratie van gegevens met beheersystemen
- Wifi Model Library:Verbeterde detectie van drones met WiFi-signaal
- Elektronische kaarten:Ondersteunt AMap, Baidu, en Google (offline) mapping
- Geïntegreerd ontwerp:Stroomlijnde installatie met een uniforme systeemarchitectuur
Systemfuncties
- Verlengd bereik:Richtingsonderzoek tot 4 km in open omgevingen
- Brede frequentiedekking:400MHz-6GHz UAV richtingsvinding mogelijkheid
- Passieve werking:Geen elektromagnetische emissies voor milieuvriendelijke werking
- 24/7 Bereidheid:Continu werken onder complexe elektromagnetische en harde weersomstandigheden
- 360° dekking:Uitgebreide detectie in het gehele beschermde luchtruim
- Zwarte/witte lijst:Onderscheid tussen coöperatieve en niet-coöperatieve drones (DJI-modellen)
- Intrusion Alerts:Gehoor- en beeldwaarschuwingen bij detectie van drones
- Traject afspelen:Analyse van historische vluchtgegevens voor beveiligingsbeoordeling
- Opmerkingen van de detectie:Uitgebreide registratie van droneserie-nummers, modellen, frequenties en multidimensionale gegevens
- Gegevensvisualisatie:Statistische analyse door middel van hitteplannen en lijndiagrammen
- Ondersteuning voor meerdere kaarten:Elektronische kaartwisseling inclusief Gaode, Bing, Baidu en Google offline
Optioneel verstoringssysteem
Specificaties voor verstoring
| Kanaal | Frequentiebereik | Uitgangsvermogen | In-band vlakheid |
|---|
| CH1 | 900-930 MHz | 100 W | ±0,5 dB |
| CH2 | 1160-1300 MHz | 100 W | ±0,5 dB |
| CH3 | 1550-1610 MHz | 100 W | ±0,5 dB |
| CH4 | 2400-2480 MHz | 100 W | ±0,5 dB |
| CH5 | 5150-5250 MHz | 100 W | ±0,5 dB |
| CH6 | 5725-5850 MHz | 100 W | ±0,5 dB |
| CH7 | 400-450 MHz | 100 W | ±0,5 dB |
| CH8 | 1400-1440 MHz | 100 W | ±0,5 dB |
Detail van het verstoringssysteem
| Parameter | Specificatie |
|---|
| Werkkanalen | 8 Kanalen |
| Totaal uitgangsvermogen | 800 W |
| Stroominvoer | AC220V / AC110V / DC48V / DC24V |
| Waterdichtheid | IP65 |
| Werktemperatuur | -30°C tot +55°C |
| Afmetingen | 500 * 450 * 235 mm |
| Nettogewicht | Ongeveer 35 kg |
| Montageopties | Wandmontage (standaard), paalmontage (facultatief) |
| Beschermingsfuncties | VSWR-bescherming (automatische afsluiting wanneer VSWR > 5:1), temperatuurbescherming (automatische afsluiting > 75°C, herstart bij 55°C) |
| Operatieschema | 24/7/365 continue werking |
| Bouw | Metalen behuizing met vandalbestendige vormgeving |

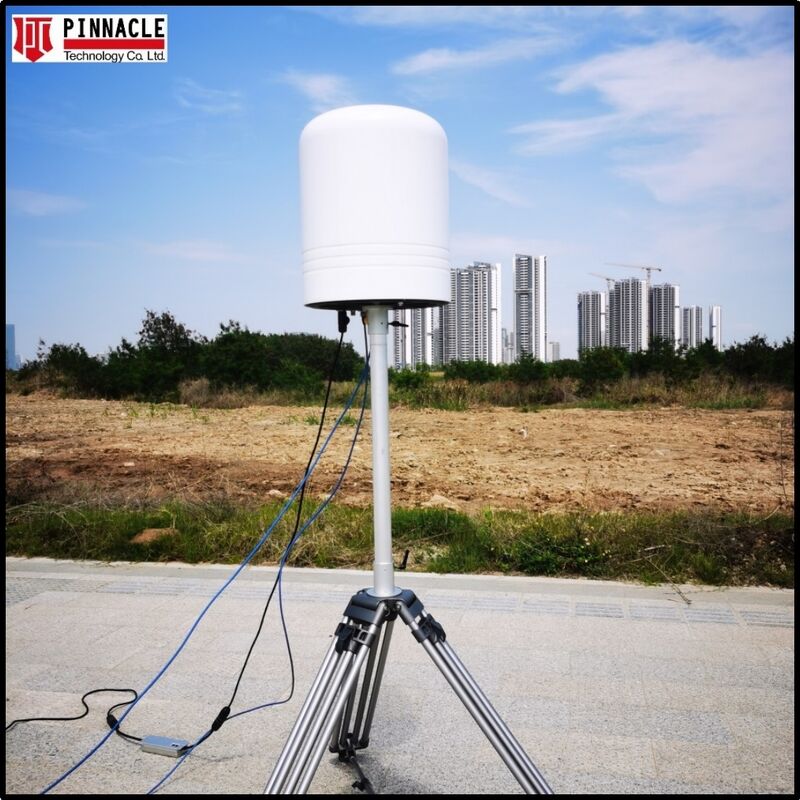

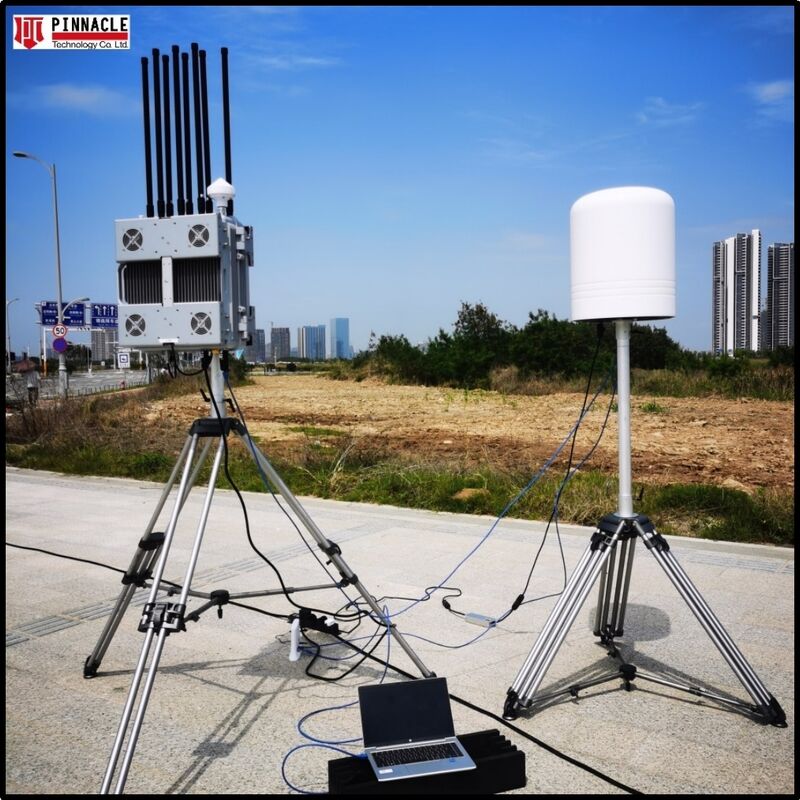

Foto's van producten
Opmerking:Alle werkfrequenties kunnen worden aangepast aan specifieke operationele vereisten.
