Productgegevens: |
|
Het laaggelegen UAV/drone detectie- en verstoringssysteem is ontworpen om ongewenste UAV/drone potentiële kwaadaardige activiteiten te controleren.

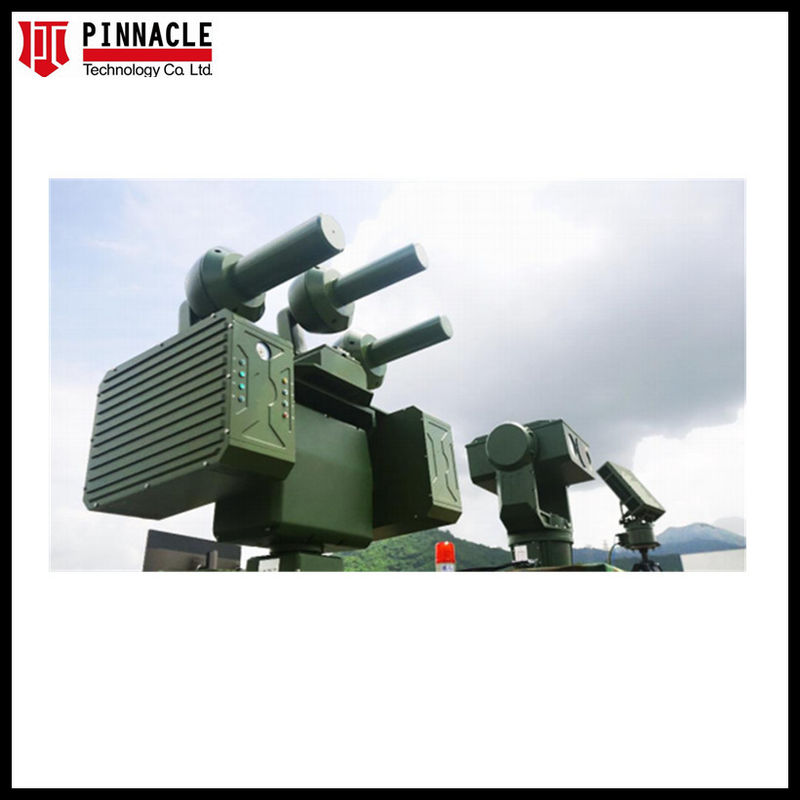

De systemen zijn een geavanceerd modulair systeem dat bestaat uit beveiligingsradar, video-detectiecamera, radio-detectie en RF-jammingmodule.Meerdere apparaten kunnen met elkaar worden verbonden voor een nauwere en grotere beveiliging.
Het systeem houdt de UAV/drones in de gaten door middel van multi-sensor informatie fusie en samenwerkingsverband.en verricht jamming en gedwongen landing operaties op de UAV / drones die de verdediging zone om de veiligheid te garanderen.
|
Systeemkenmerken:
● Statische doelwitdetectie, met behulp van de gepatenteerde technologie van "voorgronddoelwitdetectie in de achtergrond van radarbuis in de buurt van de grond",
Ons systeem kan stationaire doelen detecteren.
● Door zich aan te passen aan complexe omstandigheden, biedt de technologie "UAV-identificatie in onbeperkte scènes" een sterke ondersteuning voor het gebruik van onze
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
● Voor het door drones geoptimaliseerde machine vision-algoritme, de neurale netwerktechnologie die wordt gebruikt om de drones te identificeren en de verwerkingsmethoden
De Commissie is van oordeel dat de in de eerste plaats in het kader van het programma voor onderzoek en technologische ontwikkeling vastgestelde doelstellingen moeten worden verwezenlijkt.
● lage straling, om zich aan te passen aan het intensieve gebruik van mensen in de stad, selecteert de compacte versie een breed-puls, laag vermogen, volledig vaste toestand
Radar met een menselijke veilige afstand van minder dan 2 meter en effectief detecteert de afstand voor commerciële drones zoals DJI-serie tot 1 km
● Flexibel multi-sensor fusie, het systeem is uitgerust met een verscheidenheid aan radar-, radio-detectie- en opto-elektronica-apparatuur voor gebruikers om uit te kiezen
Het doel is de doelwitdetectie en het detectievermogen effectief te verbeteren en het vals alarmeringspercentage te verminderen en tegelijkertijd te voldoen aan flexibele en
diverse gebruiksmethoden.
● Aanpasbaarheid aan het milieu: het systeem houdt volledig rekening met de klimaatkenmerken van de verschillende regio's en voldoet aan de vereisten voor continue
gebruik gedurende de dag.
● Het systeem kan in een netwerk worden gebruikt om zich aan te passen aan verschillende locaties en specifieke behoeften van de gebruiker.
en lay-out schema's, en gebruikers kunnen ze beheren in het beheercentrum.
● De open interface van het systeem kan worden verbonden met het bestaande beveiligingssysteem van de gebruiker om een eenvormig beheer te bereiken
● Het systeem met multi-level-operatiemodus volgens gebruikersvereisten en zonewaarschuwingsgraad: niveau 1, één sensor bevestigt doelwit
Level 2, twee sensoren bevestigen doel en dan verstoren.

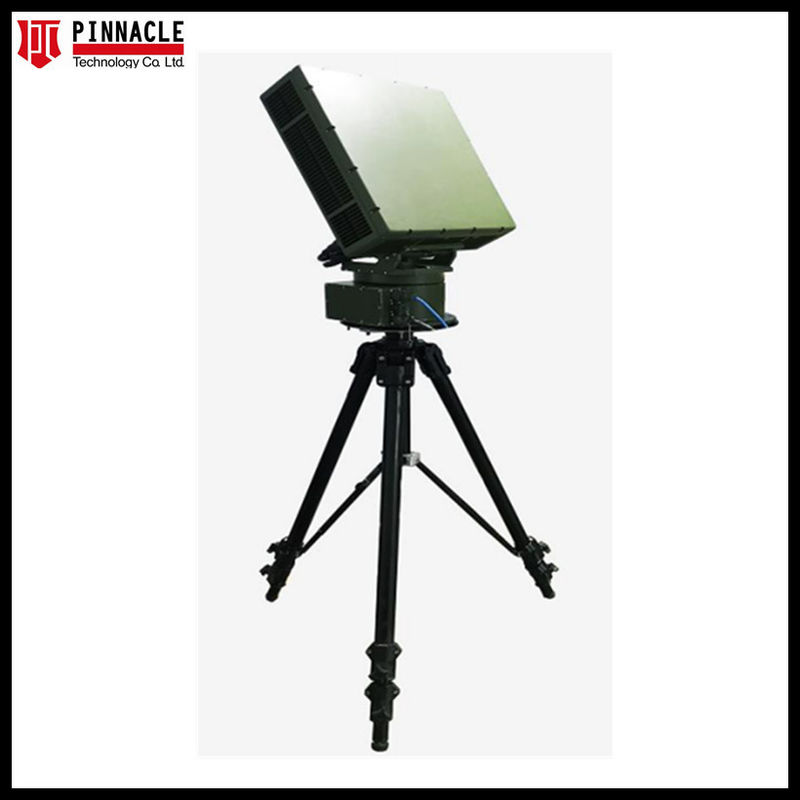

Radartechnische parameters:
| Artikel 1 |
Indeks |
| Systemen |
3-D actieve fase-array |
| Band |
Ku-band |
| Kracht |
≤ 120w |
| Detectiebereik |
Maximaal bereik: 3 km (RCS=0,01m2) |
| Minimaal bereik: 200 m |
| Reeksresolutie |
≤ 10 m |
| Azimuthresolutie |
3.6° |
| Azimuthnauwkeurigheid |
0.5° |
| Hoogte resolutie |
3° |
| Hoogte nauwkeurigheid |
1° |
| Directionele dekking |
Horizontaal: 360°, (≤ 7 s) |
| Verticaal: 42° |
| Scanbereik |
360° mechanische scanning |
| Gewicht |
≤ 35 kg |
| Afmeting |
600 mm (H) x 420 mm (W) x 330 mm (L) |
| Stroomvoorziening |
DC 24V, 10A |
| Energieverbruik |
≤ 120 W |
| IP |
65 |

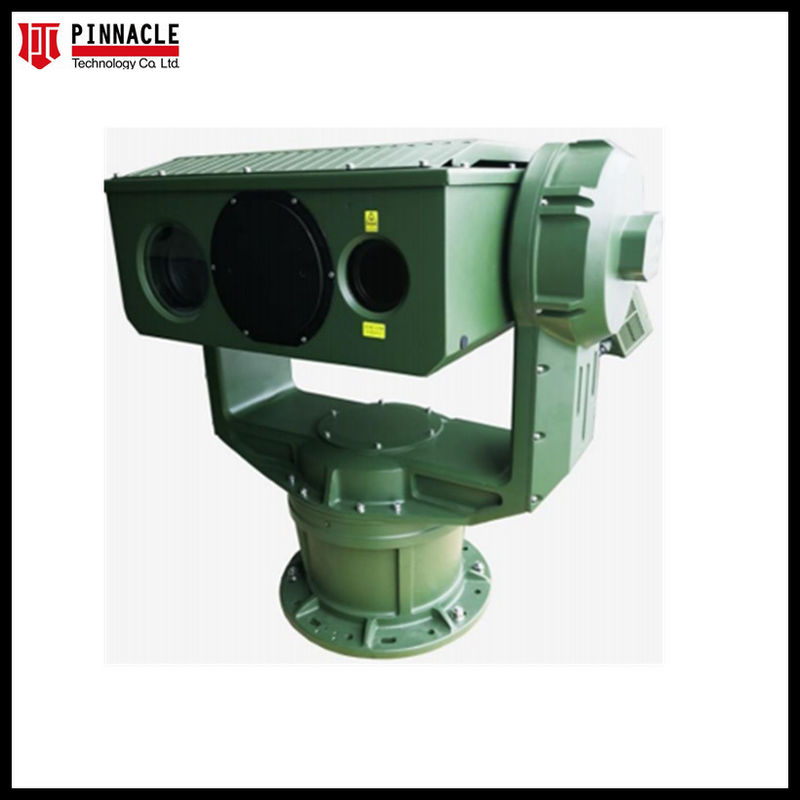

Technische parameters van de EQ camera:
| Vervaardiging |
Artikel 1 |
Indeks |
| EO Camera |
Resolutie |
1080p |
| Pixel |
2 miljoen |
| Verlichting |
≥ 0,0021ux |
| Brandpuntlengte |
22.5~755 mm,34x optisch |
| Zichthoek |
Horizontaal gezichtsveld: 0,54°~18,12° (breedtelevisie) |
| Verticaal gezichtsveld: 0,41°~13,48° (wide-tele) |
| Bekijk bereik |
Panbereik: 360° eindeloos |
| Tiltbereik: -45°~+90° |
| Rotatiesnelheid |
Pan snelheid ≤ 80°/s,Tiltsnelheid ≤ 60°/s |
| Thermische |
Sensor |
Sensor voor het brandpuntvlak zonder koeling |
| Pixel |
384*288 |
| Infraroodgolfband |
8~14um |
| Brandpuntlengte |
31~155 mm |
| Zichthoek |
Horizontaal gezichtsveld: 4,02°~19,9° (wide-tele) |
| Verticaal gezichtsveld: 3,21°~15,9° (wide-tele) |
| Laser nachtzicht |
Laserlichtbron |
Infraroodlaser |
| Waallengte |
810 nm |
| Kracht |
15w |
| Systemen |
UAV-identificatie- en volgbereik |
Een heldere lucht.:≤ 2,4 km |
| Nachtzicht:≤ 1,2 km,Thermisch: ≤ 700 m |
| Identificatietijd |
<3S |
| IP |
66 |
Radiofrequente verstoringsmodulesParameters:
| Kanalen nr. |
Frequenties |
RFUitgangsvermogen+/-3dBm |
| 1 |
20-600 MHz |
50 W |
| 2 |
600-1400 MHz |
50 W |
| 3 |
1400-2200 MHz |
50 W |
| 4 |
2200-3000 MHz |
50 W |
| 5 |
3000-3800 MHz |
50 W |
| 6 |
3800-4600 MHz |
50 W |
| 7 |
4600-5400 MHz |
50 W |
| 8 |
5400-6200 MHz |
50 W |
| Totale werkkanalen |
8 kanalen |
| Elke bandvermogen |
50 W |
| Totale uitgangsvermogen |
400 W |
| Vermogen verstelbaar |
Elk bandvermogen kan door software worden verstelbaar |
| Stortingsbereik |
500-2000m, het verstoringsbereik is afhankelijk van de lokale omgeving
factoren en de afstand tussen drone, afstandsbediening en Jammer
|
| Antenne |
Omni-antennes met ingebouwde hoogvermogen |
| Storing doelwit |
De frequenties van drones en afstandsbediening frequenties van 20-6000 |
