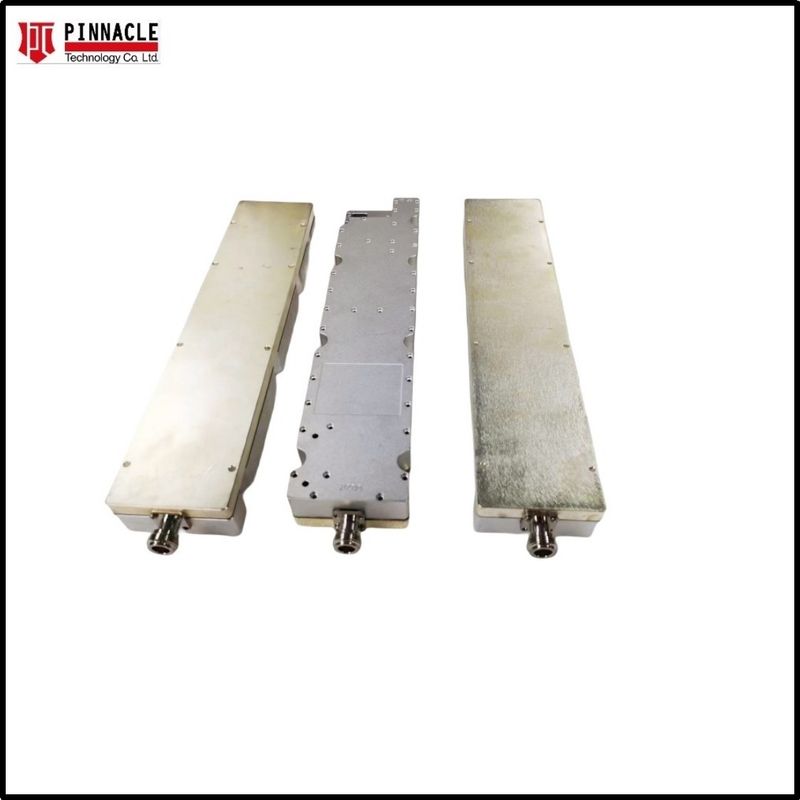

Solid State 200W High Power 2.4G Versterker
Merknaam:
PTC
Modelnummer:
HPA2.4G-200W
Plaats van herkomst:
Shenzhen China
Certificering:
ISO 9000
MOQ:
1 stuks
Prijs:
Contact Us
Leveringscapaciteit:
500000 stuks/jaar
Betalingsvoorwaarden:
T/T, Western Union, MoneyGram
Standaard verpakking:
Verpakking
Productgegevens
Markeren:
Drone Jamming RF power module
,200W 2
,4 GHz rf-krachtmodule
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 W
Class:
AB Lineaire GaN
Product Name:
Hoog vermogen 200W 2,4 GHz Drone Jamming RF Signal Amplifier Modules
Productbeschrijving
Gedetailleerde specificaties en kenmerken
Elektrische specificaties
| Parameter | Specificatie | Notities |
| Werkfrequentiebereik | 2.4G - 2,5 GHz | |
| Vermogen | 250 Watt Min | CW |
| Stroomuitgang @ P1dB | 200 Watt Typ | CW |
| Krachtwinst | 53 dB Min. | |
| Krachtvergroting Vlakheid | 4.0 dB p-p Max. | Constante ingangsvermogen |
| Input / Output Return Verlies | 10 dB Min | Relatief tot 50 Ohm |
| 2-tone intermodulatie (IMD) | -30 dBc Typ | 40 dBm/Ton, Δ = 1 MHz |
| Harmonica | -20 dBc Typ | -15dBc @ 1GHz - bij nominale Pout |
| Vervalsing | -60 dBc Max. | niet-harmonische |
| Werkspanning | 28 VDC Nom | |
| Huidig verbruik | Maximaal 48 ampère | Bij nominale Pout |
| Bescherming van maximaal ingangsvermogen | +8 dBm | < 10 sec zonder schade |
| VSWR-belastingbescherming | 5: 1 | < 1 minuut bij nominale kracht |
| Snelheid aan / uitzetten | 5 μSec Max |
Omgevingskenmerken
| Parameter | Specificatie | Notities |
| Temperatuur van de behuizing | -20 tot +65 °C | |
| Bergingstemperatuur | -40 tot +85 °C | |
| Relatieve luchtvochtigheid | 5 tot 95% | niet-condenserende |
Mechanische specificaties
| Parameter | Specificatie | Notities |
| Afmetingen | 300 x 400 x 60 mm | met uitzondering van connectoren |
| Gewicht | 8.1 Kg. | |
| RF-connectoren in/uit | SMA / type N vrouwelijk | |
| DC Power / Interface Connector | Hybride 9-pin D-Sub | 9W4 |
| Koeling | Externe warmteafvoer | Verplichte lucht |
GESCHIEDENIS
Klasse AB lineair GaN-ontwerp
Instantane ultrabreedtebandbreedte
Geschikt voor alle modulatie-standaarden voor één kanaal
Kleine vorm en lichtgewicht
Ingebouwde beschermingscircuits
Hoge betrouwbaarheid en robuustheid
