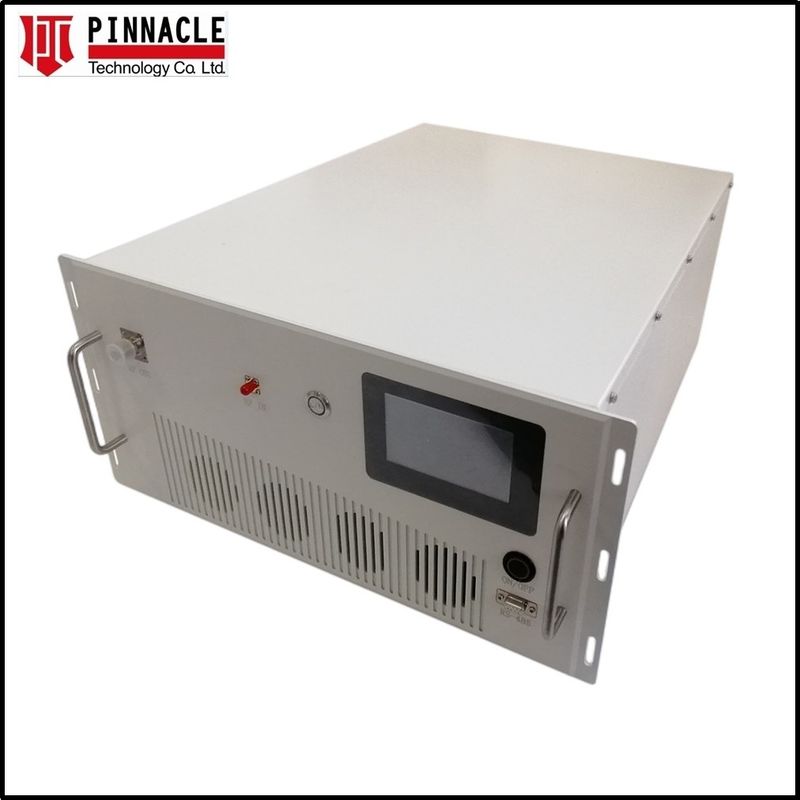

Parameter

Specificatie

Notities

Werkfrequentiebereik

1.0 - 2,0 GHz

Vermogen

120 Watt Min

CW

Stroomuitgang @ P1dB

100 Watt type

CW

Krachtwinst

50 dB Min.

Krachtvergroting Vlakheid

4.0 dB p-p Max.

Constante ingangsvermogen

Input / Output Return Verlies

10 dB Min

Relatief tot 50 Ohm

2-tone intermodulatie (IMD)

-30 dBc Typ

40 dBm/Ton, Δ = 1 MHz

Harmonica

-20 dBc Typ

-15dBc @ 1GHz - bij nominale Pout

Vervalsing

-60 dBc Max.

niet-harmonische

Werkspanning

28 VDC Nom

Huidig verbruik

Maximaal 28 ampère

Bij nominale Pout

Bescherming van maximaal ingangsvermogen

+8 dBm

< 10 sec zonder schade

VSWR-belastingbescherming

5: 1

< 1 minuut bij nominale kracht

Snelheid aan / uitzetten

5 μSec Max

Parameter

Specificatie

Notities

Temperatuur van de behuizing

-20 tot +65 °C

Bergingstemperatuur

-40 tot +85 °C

Relatieve luchtvochtigheid

5 tot 95%

niet-condenserende

Parameter

Specificatie

Notities

Afmetingen

300 x 400 x 60 mm

met uitzondering van connectoren

Gewicht

8.1 Kg.

RF-connectoren in/uit

SMA / type N vrouwelijk

DC Power / Interface Connector

Hybride 9-pin D-Sub

9W4

Koeling

Externe warmteafvoer

Verplichte lucht

Pinnetje

Functie

Beschrijving

1

FWD

OPTIE 101 - Voorwaarts vermogen detecteren

2

VVA

OPTIE 103 - Verminder van variabele spanning

3

CURRENTENSENSOR

Ik..._D@20mV/100mA Typ

4

TEMP SENSOR

V_T@10mV/°C + 500mV Typ

5

Afsluiting

TTL

A1, A2

VDD

28VDC

A3, A4

GND

Ground
